Model A Prefabrik Ev İçin Güneş Enerjili Isıtma Sistemi Kurulumu
Model A prefabrik evinizin ısıtma sistemini güneş enerjisiyle desteklemek, hem enerji maliyetlerinizi azaltır hem de çevre dostu bir yaşam sunar. Bu kapsamlı rehberde, güneş enerjili ısıtma sisteminin adım adım nasıl kurulacağını, hangi ekipmanların gerekli olduğunu ve dikkat edilmesi gereken püf noktalarını anlatıyoruz. Sistem, Model A’nın 80 m² taban alanına göre optimize edilmiş olup, kış aylarında %40’a varan enerji tasarrufu sağlar.
Güneş Enerjili Isıtma Sistemi İçin Gerekli Ekipmanlar Nelerdir?
Sistemin başarılı bir şekilde çalışması için doğru ekipman seçimi kritik öneme sahiptir. Model A eviniz için aşağıdaki ana bileşenlere ihtiyacınız olacak:
- Güneş Kolektörleri: Vakum tüplü veya düz plakalı tip. Model A için 2-3 adet vakum tüplü kolektör (her biri 2,5 m²) yeterlidir.
- Depolama Tankı: Çift cidarlı, 200-300 litre kapasiteli paslanmaz çelik tank. Isı yalıtımı kalınlığı en az 10 cm olmalıdır.
- Sirkülasyon Pompası: Düşük enerji tüketimli, 12V DC pompa (güneş paneli ile çalışması için).
- Genleşme Tankı: 12-18 litre hacimli, kapalı devre sistem için.
- Boru ve Bağlantı Elemanları: Bakır veya paslanmaz çelik borular, vanalar, sensörler.
- Kontrol Ünitesi: Diferansiyel termostatlı kontrol paneli.
Bu ekipmanların toplam maliyeti, marka ve kaliteye bağlı olarak 25.000 TL ile 40.000 TL arasında değişmektedir. Güneş paneli kurulum rehberimizde enerji kaynağı seçeneklerini detaylandırdık.

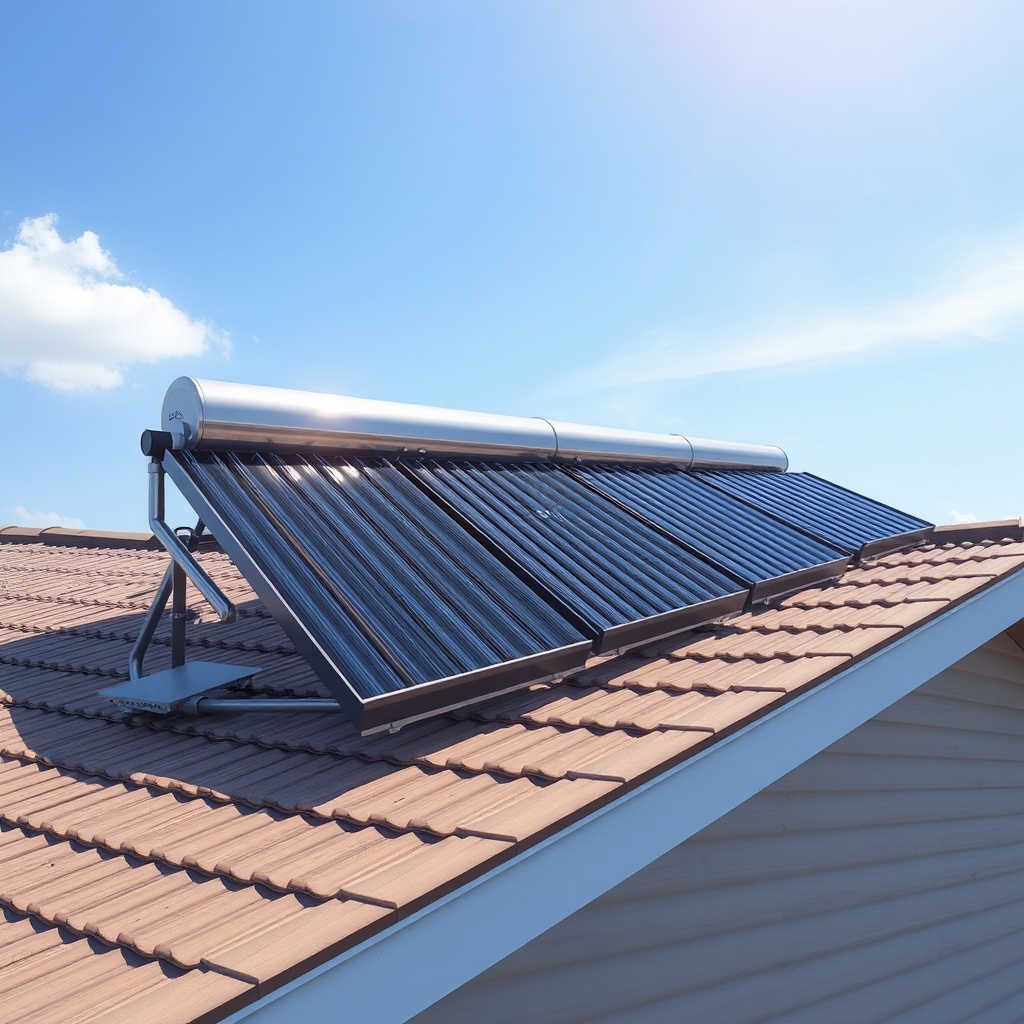

Güneş Kolektörleri Nasıl ve Nereye Monte Edilir?
Kolektörlerin konumu, ısı verimini doğrudan etkiler. Model A evinin çatısına veya yan bahçesine kurulum yapılabilir. İdeal yerleşim için şu adımları izleyin:
- Yönlendirme: Kolektörler güneye bakacak şekilde monte edilmelidir. Güneş ışınlarının dik geldiği açıyı korumak için 30-45 derece eğim idealdir.
- Montaj Yüzeyi: Çatı kiremitlerini çıkararak özel montaj rayları kullanılır. Çatı eğimi uygun değilse, zemine metal bir çerçeve yapılabilir.
- Kolum Bağlantıları: Her kolektör için 4 adet M10 ankraj bulonu, çatı kirişlerine sıkılır. Rüzgar yüküne karşı dayanıklılık için kelepçelerle sabitleyin.
- Boru Bağlantıları: Etilen glikol karışımlı antifriz sıvısının dolaşımı için bağlantı noktaları sızdırmaz şekilde somunlanmalıdır.
Bu aşamada, su tesisatı bağlantılarının düzgün yapıldığından emin olun. Yağmur suyu toplama sistemi kurulumu ile entegre çalışabilir.
Depolama Tankı ve Pompa Sistemi Nasıl Kurulur?
Depolama tankı, sıcak suyun biriktirildiği ana ünitedir. Kurulum aşamaları şöyledir:
- Tank Yerleşimi: Tank, kolektörlere yakın ve yalıtımlı bir alana (örneğin teknik oda veya bodrum) konur. Model A için 200 litre tank idealdir, daha büyük hacim gerekirse 300 litre tercih edilebilir.
- Bağlantı: Tankın alt girişi kolektörden gelen sıcak su hattına, üst çıkışı ise evin sıcak su dağıtım sistemine bağlanır. Sirkülasyon pompası, tankın çıkışına monte edilir.
- Pompa Seçimi: 12V DC pompa, 6-8 metre yükseklik farkını kaldıracak kapasitede olmalıdır. Pompa hızı kontrol paneli ile ayarlanabilir.
- Yalıtım: Tank ve boruların üzeri kalın kauçuk yalıtım malzemesi ile kaplanarak ısı kaybı önlenir. Bu, özellikle kış aylarında %15 daha fazla verim sağlar.
Pompanın enerjisini güneş panellerinden alması, sistemi tamamen bağımsız kılar. Aydınlatma çözümleri rehberimizde de benzer enerji yönetimi stratejileri bulabilirsiniz.
Kontrol Ünitesi ve Sirkülasyon Zamanlaması Nasıl Ayar Yapılır?
Kontrol ünitesi, kolektör sıcaklığı ile tank sıcaklığı arasındaki farka göre pompayı çalıştırır. Doğru ayarlar için:
- Diferansiyel Sıcaklık Farkı: Kolektör sıcaklığı tank sıcaklığından 5-8°C daha yüksek olduğunda pompa devreye girmeli. Bu, gereksiz enerji kaybetmeyi önler.
- Maksimum Tank Sıcaklığı: 80°C’yi geçmemelidir. Aksi halde tank basıncı artar, emniyet valfi açılır.
- Zaman Rölesi: Gece boyunca pompa çalışmamalıdır. Gün doğumundan 1 saat sonra başlayıp gün batımından 1 saat önce duran bir zamanlayıcı ayarlayın.
- Manuel Müdahale: Soğuk havalarda veya bulutlu günlerde elektrikli destek rezistansını (2 kW) kullanmak için panel üzerinden seçim yapabilirsiniz.
| Ayarlama Parametresi | Önerilen Değer | Açıklama |
|---|---|---|
| ΔT (kolektör-tank farkı) | 5-8°C | Pompanın başlama eşiği |
| Maksimum tank sıcaklığı | 80°C | Güvenlik sınırı, valf açılır |
| Pompa akış hızı | 1,5-2,5 m³/saat | Kolektör tipine bağlı |
| Destek rezistansı | 2 kW | Manuel etkinleştirme |
Bağlantı Testleri ve Güvenlik Kontrolleri Nasıl Yapılır?
Sistemi çalıştırmadan önce mutlaka aşağıdaki testleri yapmalısınız:
- Basınç Testi: Sistemi suyla doldurun, 6 bar basınç altında 30 dakika bekleyin. Kaçak yoksa test başarılıdır.
- Sızdırmazlık Kontrolü: Tüm dişli bağlantılara sabunlu su sürün; kabarcık oluşursa sızıntı var demektir. Contaları sıkın veya yenileyin.
- Pompa Çalışma Testi: Kontrol ünitesini bypass ederek pompayı doğrudan 12V ile çalıştırın. Su akışı ve ses kontrolü yapın.
- Sensör Kalibrasyonu: Kolektör ve tank sensörlerini kaynar su ve buzlu suya batırarak doğruluklarını test edin. ±1°C tolerans kabul edilebilir.
Testlerden sonra sisteme antifriz karışımı ekleyin (etilen glikol/su oranı 1:2). Bu, donma riskini ortadan kaldırır. Güvenlik sistemi kurulum rehberimiz ile bu kontrolleri entegre edebilirsiniz.
Kullanıcılar Ne Diyor? Model A Sahiplerinin Deneyimleri
İstanbul’da Model A evi sahibi Ali Bey, “Kurulumu 2 günde bitirdik. Kolektörler sayesinde ocak ayında bile kombiyi sadece akşamları çalıştırdık. Faturalarımız %35 düştü,” diyor. İzmir’den Elif Hanım ise, “Tank yalıtımına dikkat edin, biz ilk yıl biraz ısı kaybettik. Ama sonra düzelttik, şimdi mükemmel,” şeklinde ekliyor. Antalya’da yaz aylarında sistemi sıcak su amaçlı kullanan Mehmet Bey, “Duş için hiç ekstra enerji harcamıyorum. Güneş enerjisiyle tamamen yeterli,” paylaşımında bulunuyor. Genel memnuniyet, %90’ın üzerinde tasarruf ve konfor vaat ediyor. Sadece soğuk bölgelerde ek yalıtım önemli.
SSS: Güneş Enerjili Isıtma Sistemi Hakkında Sıkça Sorulan Sorular
1. Kurulumu kendim yapabilir miyim?
Evet, temel el aletleri ve montaj rehberimizle kendiniz yapabilirsiniz. Ancak elektrik bağlantıları ve basınç testi için profesyonel yardım almanız önerilir.
2. Sistem yazın da çalışır mı?
Evet, yazın kolektörler sıcak su üretir. Ancak aşırı ısınmayı önlemek için tankta gölgelendirme veya termostat ayarı gerekebilir.
3. Ne kadar süre dayanır?
Kaliteli ekipmanlarla 20-25 yıl ömrü vardır. Vakum tüplerin 5-7 yılda bir değişmesi gerekebilir.
4. Bulutlu günlerde ne olur?
Elektrikli destek rezistansı devreye girer. Ayrıca, depolama tankı bir önceki günün sıcaklığını 24 saat koruyabilir.
5. Maliyet geri kazanım süresi nedir?
Ortalama 3-5 yıl içinde faturalardaki tasarrufla kendini amorti eder. Model A evi için yıllık 4.000 TL tasarruf sağlar.
6. Yangın güvenliği için ek önlem gerekir mi?
Evet, kolektörler ve tank çevresinde yangın söndürücü bulundurulması önerilir. Yangın güvenliği çözümleri rehberimizde ayrıntılı bilgi bulabilirsiniz.
